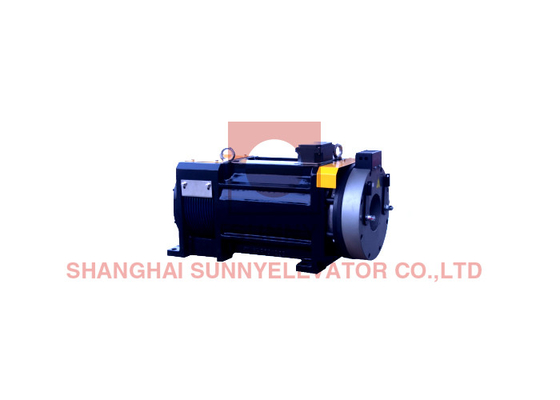

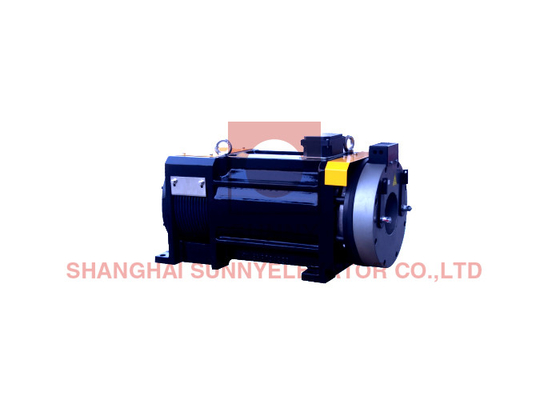

İyi Kaliteli Asansör çekiş makinesi için Asansör motor çekiş makinesi
BuAsansör çekiş makinesiBir çekiş asansör sisteminin çekirdek itici bileşeni, asansör vagonunu çelik halatlar veya kemerler aracılığıyla kaldırmaktan ve indirmekten sorumludur.Bu, yığın (içim katranı) ve askı halatları arasında sürtünme prensibi üzerinde çalışır, sorunsuz ve vertikal ulaşımı sağlar.
Modern çekiş makineleri tipik olarakKalıcı mıknatıslı senkron motorlar (PMSM)ya davitessiz AC/DC motorlar, geleneksel vitesli sistemlere kıyasla yüksek enerji verimliliği, düşük gürültü ve minimum bakım sağlar.Hepsi kompakt ve sağlam bir yapıda yer alıyor..
Ana avantajlar şunlardır:
-
Enerji verimliliği:Yenilenebilir sürücüler iniş sırasında enerjiyi geri kazanır ve enerji tüketimini azaltır.
-
Kesinlik Kontrolü:Değişken frekanslı sürücüler (VFD'ler), yolcu konforunu artırarak pürüzsüz bir ivme ve yavaşlama sağlar.
-
Yer tasarrufu tasarımı:Dişlisiz çekiş makineleri, büyük vites kutularına ihtiyaç duyulmamasını ortadan kaldırır ve bu nedenle sınırlı makine odası alanına sahip yüksek katlı binalar için idealdir.
-
Dayanıklılık:Yüksek kaliteli malzemeler ve gelişmiş üretim teknikleri uzun kullanım ömrünü sağlar.
Çekim makineleri aşağıda sınıflandırılır:dişli(orta yüksekliğindeki uygulamalar için) veDeğişikliksiz(hızlı asansörler için)EN 81-20/50veASME A17.1, güvenilir ve güvenli bir işletim sağlar.
Akıllı teknolojideki ilerlemelerle birlikte, modern çekiş makineleri öngörüsel bakım için IoT etkinleştirilmiş izlemeyi entegre ederek verimliliği ve çalışma süresini daha da arttırır.Üstün performansları onları ticari için tercih edilen seçim yapar, konut ve yüksek hızlı asansör sistemleri dünya çapında.
Tip:SN-WTD2-P1150/1250
Adlık Voltaj: AC380V
Fren Voltajı: DC110V
Ağırlık:380kg
Maks. Statik Yük: 5000 kg
İp atmak:2:1
Toplama: Tek
İzolasyon: F
Koruma: IP41
Seyahat Yüksekliği ≤Adlı Hız×60
Asansör çekiş makinesi ((ROPING 2:1)
| Yük ((kg) |
Hız ((m/s) |
İsimlendirilmiş çıkış (kw) |
Akım ((A) |
İsimlendirilmiş hız ((rpm) |
Frekans ((Hz) |
Çubuk çapı ((mm) |
Polonyalılar ((2p) |
Döngü (n.m.) |
İpler |
Çukur |
| 1150 |
0.5 |
3.8 |
18 |
60 |
9.9 |
320 |
20 |
616 |
8x Ø 8x12 |
Alt kesim U |
| 1150 |
1.0 |
7.7 |
18 |
119 |
19.9 |
320 |
20 |
616 |
8x Ø 8x12 |
Alt kesim U |
| 1150 |
1.5 |
11.5 |
32 |
179 |
29.8 |
320 |
20 |
616 |
8x Ø 8x12 |
Alt kesim U |
| 1150 |
1.6 |
12.3 |
32 |
191 |
31.8 |
320 |
20 |
616 |
8x Ø 8x12 |
Alt kesim U |
| 1150 |
1.75 |
13.5 |
32 |
209 |
34.8 |
320 |
20 |
616 |
8x Ø 8x12 |
Alt kesim U |
| 1150 |
2.0 |
15.4 |
37 |
239 |
39.8 |
320 |
20 |
616 |
8x Ø 8x12 |
Çekil U |
| 1250 |
0.5 |
4.2 |
20 |
60 |
9.9 |
320 |
20 |
669 |
8x Ø 8x12 |
Çekil U |
| 1250 |
1.0 |
8.4 |
20 |
119 |
19.9 |
320 |
20 |
669 |
8x Ø 8x12 |
Çekil U |
| 1250 |
1.5 |
12.6 |
35 |
179 |
29.8 |
320 |
20 |
669 |
8x Ø 8x12 |
Çekil U |
| 1250 |
1.6 |
13.4 |
35 |
191 |
31.8 |
320 |
20 |
669 |
8x Ø 8x12 |
Çekil U |
| 1250 |
1.75 |
14.6 |
35 |
209 |
34.8 |
320 |
20 |
669 |
8x Ø 8x12 |
Çekil U |
| 1250 |
2.0 |
16.7 |
40 |
239 |
39.8 |
320 |
20 |
669 |
8x Ø 8x12 |
Çekil U |
Boyut Çizimi
Tip:SN-WTD2-P1350/1600
Adlık Voltaj: AC380V
Fren Voltajı: DC110V
Ağırlık:380kg
Maks. Statik Yük: 5000 kg
İp atmak:2:1
Toplama: Tek
İzolasyon: F
Koruma: IP41
Seyahat Yüksekliği ≤Adlı Hız×60
Asansör çekiş makinesi ((ROPING 2:1)
| Yük ((kg) |
Hız ((m/s) |
İsimlendirilmiş çıkış (kw) |
Akım ((A) |
İsimlendirilmiş hız ((rpm) |
Frekans ((Hz) |
Çubuk çapı ((mm) |
Polonyalılar ((2p) |
Döngü (n.m.) |
İpler |
Çukur |
| 1350 |
0.5 |
4.5 |
22 |
60 |
9.9 |
320 |
20 |
723 |
8x Ø 8x12 |
Alt kesim U |
| 1350 |
1.0 |
9.0 |
22 |
119 |
19.9 |
320 |
20 |
723 |
8x Ø 8x12 |
Alt kesim U |
| 1350 |
1.5 |
13.6 |
38 |
179 |
29.8 |
320 |
20 |
723 |
8x Ø 8x12 |
Alt kesim U |
| 1350 |
1.6 |
14.5 |
38 |
191 |
31.8 |
320 |
20 |
723 |
8x Ø 8x12 |
Alt kesim U |
| 1350 |
1.75 |
15.8 |
38 |
209 |
34.8 |
320 |
20 |
723 |
8x Ø 8x12 |
Alt kesim U |
| 1350 |
2.0 |
18.1 |
43 |
239 |
39.8 |
320 |
20 |
723 |
8x Ø 8x12 |
Çekil U |
| 1600 |
0.5 |
5.4 |
26 |
60 |
9.9 |
320 |
20 |
857 |
8x Ø 8x12 |
Çekil U |
| 1600 |
1.0 |
10.7 |
26 |
119 |
19.9 |
320 |
20 |
857 |
8x Ø 8x12 |
Çekil U |
| 1600 |
1.5 |
16.1 |
43 |
179 |
29.8 |
320 |
20 |
857 |
8x Ø 8x12 |
Çekil U |
| 1600 |
1.6 |
17.1 |
43 |
191 |
31.8 |
320 |
20 |
857 |
8x Ø 8x12 |
Çekil U |
| 1600 |
1.75 |
18.7 |
43 |
209 |
34.8 |
320 |
20 |
857 |
8x Ø 8x12 |
Çekil U |
| 1600 |
2.0 |
20.0 |
54 |
239 |
39.8 |
320 |
20 |
857 |
8x Ø 8x12 |
Çekil U |
Boyut Çizimi
Teslimat
Sık Sorulan Sorular
1Asansör telleri dayanıklı mı?
Asansör tel ipinin özel hükümleri ve gereksinimleri vardır. Yapılandırma sadece tel ip ve nominal yük için değil, aynı zamanda çekiş boyutu da dikkate alınır.Kablo ipinin germe dayanıklılığı asansörün ağırlığından daha büyüktür.Güvenlik faktörü dörtten fazla tel iple donatılmıştır.
2Asansör çalışırken aniden elektrik kesintisi için tehlikeli mi?
Bu durum gerçekleşirse, elektrik ve mekanik güvenlik cihazı nedeniyle asansör otomatik olarak durur.Planlı kesinti gibi güç kaynağı departmanları, önceden uyarı da çalışmaktadır.
3Aniden kapanınca canımız mı acıyacak?
Kapama sürecinde, eğer insanlar koridor kapısına dokunurlarsa, asansörün kapısı otomatik olarak herhangi bir tehlike olmadan yeniden çalışacaktır.Bu anahtarlama hareketi asansörün kapatılmasını ve yeniden açılmasını engeller.Buna ek olarak, burada da kapanma gücü mevcut.
4Asansör nasıl çalışıyor?
Asansörler, rehber rayda yukarı ve aşağı yaparak (traktör) çekiş sürücüsünden geçerek karşı ağırlıklı bir tel ipi ile çalıştırılır.
5Merdivenlerin kurulumu karmaşık mı?
Bir yürüyen merdivenin fonksiyonlarının operasyonun karmaşıklığı ile mutlaka orantılı olmadığına inanıyoruz.Böylece ekipman daha hassas ve daha verimli olur ve daha kolay ve daha uygun devreye girmesini sağlar.
6- Sertifikalarınız var mı?
Evet, sizin için ISO9001 / CCC / CE sertifikaları var.
